LABORATORIO NRO. 3

                     SISTEMA SEGURIDAD DIGITAL

FASE 3:

SENSORES Y ACTUADORES DIGITALES

              1. COMPETENCIA ESPECIFICA DE LA SECCION:

• Conocer el funcionamiento de los Sensores digitales.
• Conocer el funcionamiento de los Actuadores digitales.
• Diseñar un sistema de Automatización.


  2. MARCO TEÓRICO:


  para poder trabajar con sensores y actuadores digitales es necesario saber y dominar
  las reglas de simplificación, entre estas la mas importante a dominar sera el mapa de karnaugh. para esto solo usaremos los numero 1 y 0 y agruparemos los unos, mientras mas grande sea el grupo de unos, mas pequeña sera la simplificación y dichas agrupaciones solo serán posible hacerlas de forma vertical y horizontal.
  Las Compuertas Lógicas son circuitos electrónicos conformados internamente por transistores que se encuentran con arreglos especiales con los que otorgan señales de voltaje como resultado o una salida de forma booleana, están obtenidos por operaciones lógicas binarias (suma, multiplicación).


  3. EVIDENCIA DE TAREAS EN LABORATORIO:


  SENSOR DE AGUA: Pueden ser útiles en para detectar si se está condensando agua en algún
  sitio, para conocer el nivel de agua en un depósito



  SENSOR DE FLAMA: Es un dispositivo que permite detectar la existencia de combustión por la
  luz emitida por la misma.

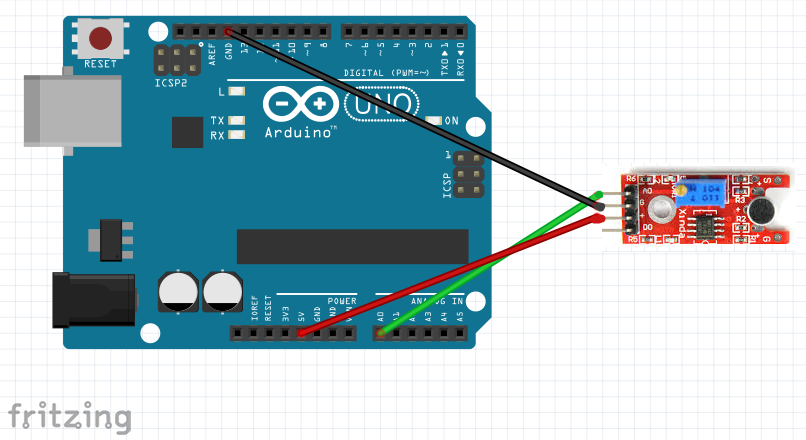

  SENSOR DE SONIDO: Es un simple micrófono. Basado en el amplificador LM386 y el micrófono
  electret, puede ser usado para detectar fuertes sonidos del ambiente. La amplitud de la salida puede
  ser ajustado por el potenciómetro.



  SENSOR DE PROXIMIDAD: es un transductor que detecta objetos o señales que se encuentran
  cerca del elemento sensor



  SENSOR DE GAS: Es un aparato que detecta la presencia de gas en el aire y que, a una determinada
  concentración, emite una señal óptica –acústica de aviso los del Tipo B y los del Tipo A además,
  pueden poner en funcionamiento un sistema de corte automático de gas.





  SENSOR MAGNETICO: Detecta los campos magnéticos que provocan los imanes o las corrientes
  eléctricas. El principal es el llamado interruptor Reed; consiste en un par de láminas metálicas de
  materiales ferromagnéticos metidas en el interior de una cápsula que se atraen en presencia de un
  campo magnético, cerrando el circuito.



  SENSOR TACTIL CAPACITATIVO: es un dispositivo que presenta un comportamiento similar a un pulsador, pero puede ser activado con poca o ninguna presión. Este tipo de sensor táctil basa su funcionamiento en la medición de la variación de la capacitancia.



  MODULO RELE DE POTENCIA: Es un dispositivo mecánico capaz de comandar cargas pesadas
  a partir de una pequeña tensión aplicada a su bobina Ese interruptor es el encargado de manejar la
  potencia en sí, quedando al circuito electrónico la labor de "mover" la bobina.



  BUZZER DC: Es un transductor electroacústico que produce un sonido o zumbido continuo o
  intermitente de un mismo tono Sirve como mecanismo de señalización o aviso y se utiliza en
  múltiples sistemas, como en automóviles o en electrodomésticos, incluidos los despertadores.



  1. Arme el circuito mostrado y compruebe el funcionamiento de la compuerta NAND:




  PUERTAS LÓGICAS COMERCIALES TTL


• Puerta AND – 7408
• Puerta OR – 7432
• Puerta NOT - 7404

VIDEO:

CONCLUSIONES:

-Se logro reconocer y proyectar circuitos de las funciones de los sensores digitales

-Se pudo diseñar sistemas un sistema de automatización

-Se logro realizar el funcionamiento de los actuadores

OBSERVACIONES:

-Los sensores funcionaban en su totalidad
-Se conoció las cualidades de los sensores y sus funciones
-Al no colocar en sus puertos correctos, los sensores se podrian dañar
